Interface Ethernet
Interface IP pour transmettre des contacts secs par le réseau ethernet
L'Interface Ethernet est un système de transmission à 8 contacts secs par le réseau Ethernet.
L' Interface Ethernet permet de transmettre des alarmes techniques par Ethernet.
Un système complet est composé d'un Interface Ethernet Emetteur et d'un Interface Ethernet Recepteur
Interface
Ethernet Emetteur L'adresse IP par
défaut de l' Interface Ethernet
Emetteur est 10.1.0.4 Sous réseau
255.0.0.0 Raccordement au
réseau par prise RJ45 Alimentation 12
volts courant continu Boitier en plexiglas
noir Dimensions : 145 x
65 x 25 mm FONCTIONNEMENT Les entrées
sont scrutées toute les 0,5 seconde. L'adresse IP par
défaut de l' Interface Ethernet
Recepteur est 10.1.0.3 Sous réseau
255.0.0.0 Raccordement au
réseau par prise RJ45 Alimentation 12
volts courant continu Contacts de sorties
(avec un point commun). Boitier en plexiglas
noir Dimensions : 145 x
65 x 25 mm FONCTIONNEMENT L'interface 8
sorties positionne les contacts des relais de sorties
La position des contacts des entrées est transmise
par le réseau Ethernet.
Pouvoir de coupure 250 ma sous 24 Vcc.
en fonction des contacts de l'interface 8
entrées
L' Interface Ethernet est alimenté à partir du
12 volts continu 500 ma.
Les entrées se font à partir d'un contact sec. Les
sorties sont à contacts secs de relais fermeture (avec un
point commun pour toutes les sorties).
L' Interface Ethernet est présenté en plexiglas
noir de 65mm de large , 135 mm de haut et 25 mm de profondeur.
Lorsqu'une entrée de l' Emetteur présente un contact
fermé, le relais de la sortie correspondante du
Récepteur se ferme également.
Les entrées numérotées de 1 à 8 se font
à partir d'un contact sec avec la borne "Commun" .

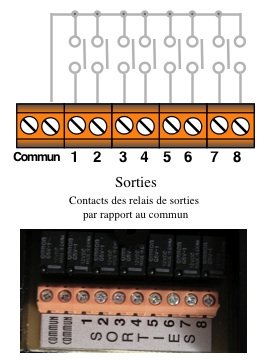

Les sorties se font par des relais sur des contacts secs à
fermeture qui sortent sur des bornes numérotées de 1
à 8 et une borne commune marquée "Commun".
